엔더3 댐퍼 설치 기록 2 (Ender 3 damper installation 2)

이번 글은 댐퍼를 X축, Y축, Z축에 설치하는데 발생하는 문제점과,

This article explains the problems that occur when installing the damper on the X, Y, and Z axes,

이 문제점들을 해결하기 위한 thingiverse 출력물에 대해 설명합니다.
and the thingiverse output to solve these problems.

댐퍼를 설치하는데 중요한 문제가 있습니다.
There is a serious problem in installing the damper.

damper 의 두께는 6mm 입니다. 댐퍼를 설치하면 타이밍 풀리를 6mm 만큼 밖으로 빼주어야 합니다.
The thickness of the damper is 6mm. When the damper is installed, the timing pulley must be pulled out by 6 mm.

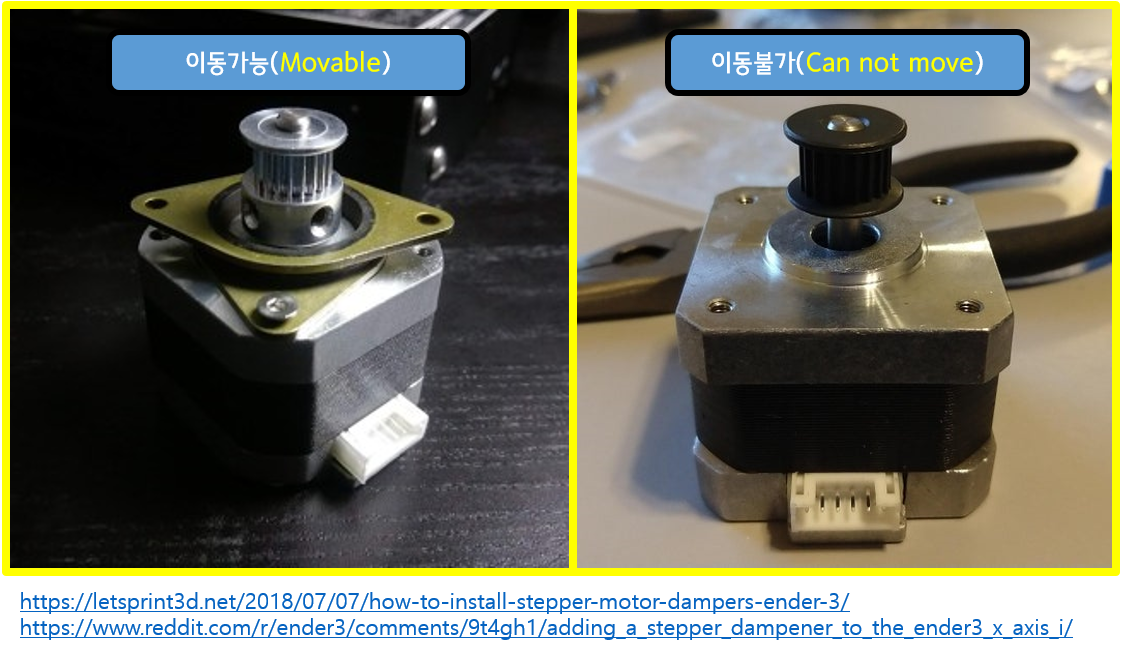

그런데, 제가 가진 ender-3의 경우엔, 모터에 고정된 타이밍 풀리가 이동이 불가능하도록 고정되어 있었습니다.
By the way, in my ender-3 case, the timing pulley fixed to the motor was fixed so that it could not move.

타이밍 풀리가 이동 가능한 ender-3 이 있고, 그렇지 않은 것도 있는 것 같습니다.
There is ender-3 that timing pulley can move, and there seems to be not.



앞의 게시물에 표시된 블로그에선 타이밍 풀리를 이동할 수 있습니다.
The timing pulley can be moved in the blog shown in the previous post.
https://daypark.tistory.com/42

엔더3 댐퍼 설치 기록 1 (Ender 3 damper installation 1)



그러나 저의 ender-3 에서는 풀리를 이동할 수 없었습니다.

But my ender-3 could not move the pulley.



그래서 풀리의 위치를 맞추기 위해선, 3D 프린터로 구조물을 출력하여 여기에 댐퍼를 설치하는 수밖에 없었습니다.
So to match the position of the pulley, we had to output the structure with a 3D printer and install a damper on it.

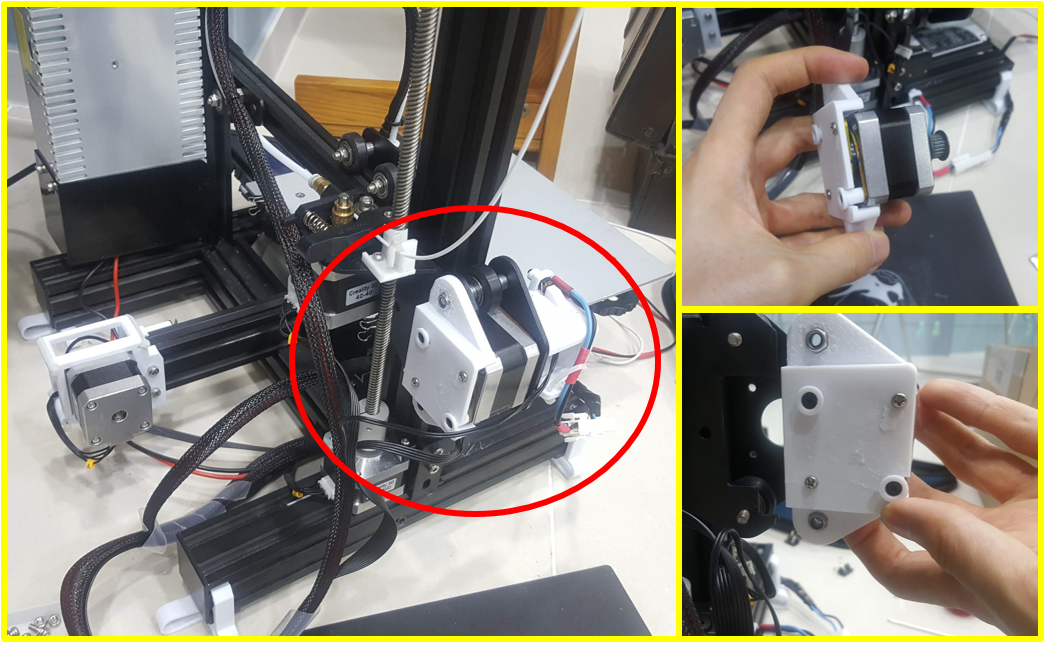

X 축의 경우입니다.
For the X axis.

https://www.thingiverse.com/make:669786

Ender 3 - X-Axis Stepper Damper Adapter by kyNam



풀리를 이동할 수 없었기 때문에, 댐퍼를 모터의 뒤에 붙일 수 밖에 없었습니다.

Since the pulley could not be moved, the damper had to be attached to the back of the motor.



구조물을 추가하기 때문에 나사가 필요합니다.
Screws are needed to add the structure.

사용되는 볼트와 너트는 M3 사이즈입니다.
Bolts and nuts used are M3 size.

볼트는 주로 M3x5 와 M3x10 이 필요한데,

Bolts mainly require M3x5 and M3x10.Bolts mainly require M3x5 and M3x10.



X 축의 경우 모터 뒤에 댐퍼를 고정해야 하기 때문에, M3x40 나사가 두개 더 있으면 좋습니다.

For X-axis, it is better to have two M3x40 screws because the damper behind the motor must be fixed.



Y 축의 경우입니다.
Y axis.

https://www.thingiverse.com/make:669784

Ender-3 Y Axis Stepper Mount for Damper by kyNam

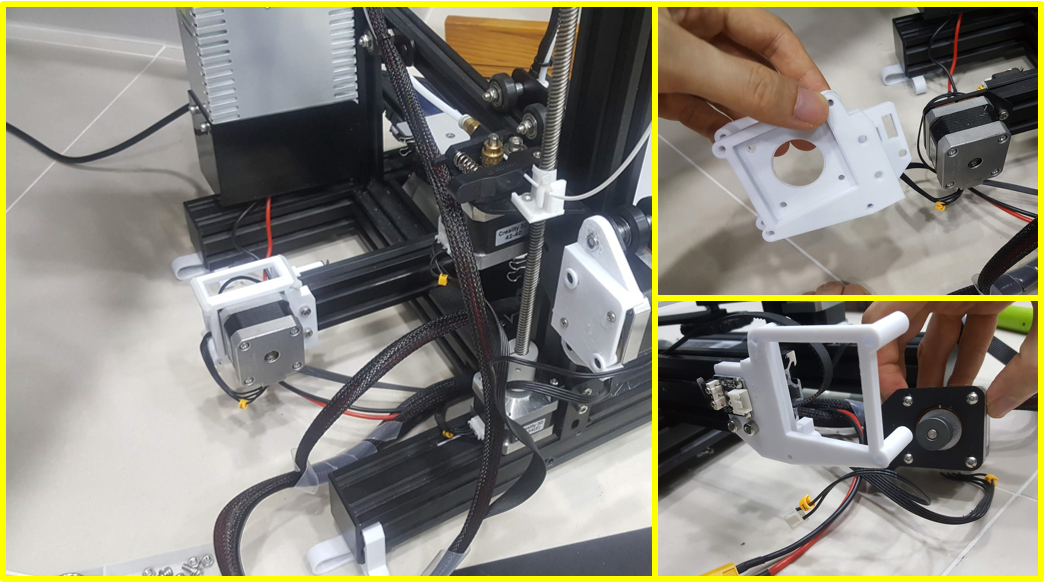

Y축의 경우, 댐퍼를 설치하면 모터와 베드가 충돌합니다.
In case of Y axis, when damper is installed, motor and bed collide.

이에 따라, 모터를 뒤로 이동시킬 수 있는 구조물을 thingerverse 에서 찾았습니다.

Therefore, I found a structure on the thingerver that allows the motor to move backwards.



Z 축의 경우엔 출력하는 동안 움직임이 적어서, 댐퍼를 설치하지 않았습니다.
In the case of the Z axis, there is little motion during output, and no damper is installed.



X축 Y축 Z축의 경우, 댐퍼를 설치만 성공하면 별 무리없이 사용이 가능합니다.

X axis Y axis For Z axis, if damper is installed successfully, it can be used without any problem.

익스튜더의 경우엔 좀 특별하였기에 다음 글로 이어집니다.
In the case of extruders, it was a little special, so it goes on to the next page.
