(작성일 2023.09.22.)
ㅇ 목 차
1. 시작하며
2. 전구 규격 확인 및 구입 방법
2.1. 사용설명서를 통한 전구 규격 확인
2.2. 테일램프 탈거 후 전구 규격 확인
2.3. 전구 구입방법 및 가격
3. 전구 구입 전에 체크할 것
3.1. 쌍으로 구입한다.
3.2. 공임비를 내야 할 경우, 한꺼번에 교체한다.
3.3. 전구 소켓이 살아있는가 확인한다.
4. SM5뉴임프 테일램프 탈거 방법
4.1. 트렁크 클립 제거
4.2. 너트 및 고정클립 분리
4.3. 테일램프 탈거
5. SM5뉴임프 테일램프 소켓 점검
5.1. 전구 소켓을 분리하여 상태 확인
5.2. 전구 소켓 살리는 방법
6. SM5뉴임프 테일램프 전구 교체
6.1. 소켓의 유의사항
6.2. 전구의 유의사항
6.3. 작업 완료
7. 마치며
시작하며
필자는 SM5뉴임프(2008년)의 차주입니다. 명절 전 무상점검에 갔었을 때, 후미등이 나갔다는 얘기를 해주더군요. 다만 SM5의 후미등은 전구만 교체하기엔 작업량이 너무 많아서, 나중 에 정비소에서 작업하라는 말을 듣고 돌아왔습니다.
SM5뉴임프에서 후미등 브레이크등 후진등을 교체하는 방법을 포스팅합니다.
전구 규격 확인 및 구입 방법
SM5뉴임프의 후미등은 세가지의 전구가 사용되고 있습니다.
사용설명서를 통한 전구 규격 확인

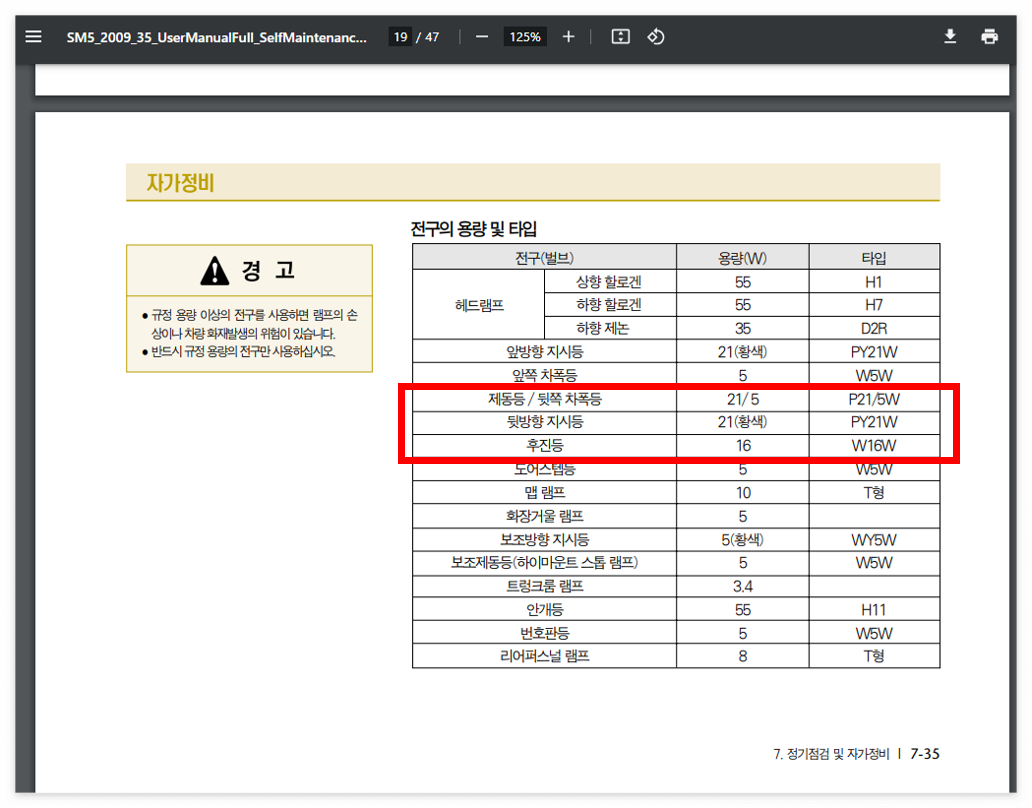

사용 설명서를 보시면 규격을 알 수 있습니다.
ㅇ SM5 자동차 전구 기호
- 소켓재질 : P(금속), W(유리)
- 색상 : (흰색은 없음), Y(노랑), R(빨강)
- Watt수 : 21W, 16W, 5W
- 더블 전구일 경우 두번째 전구의 Watt수 : /5W
- 예) P21/5W=금속소 켓+흰색+더블(21W+5W), PY21W=금속소켓+노랑+21W, W16W=유리소켓+흰색+16W

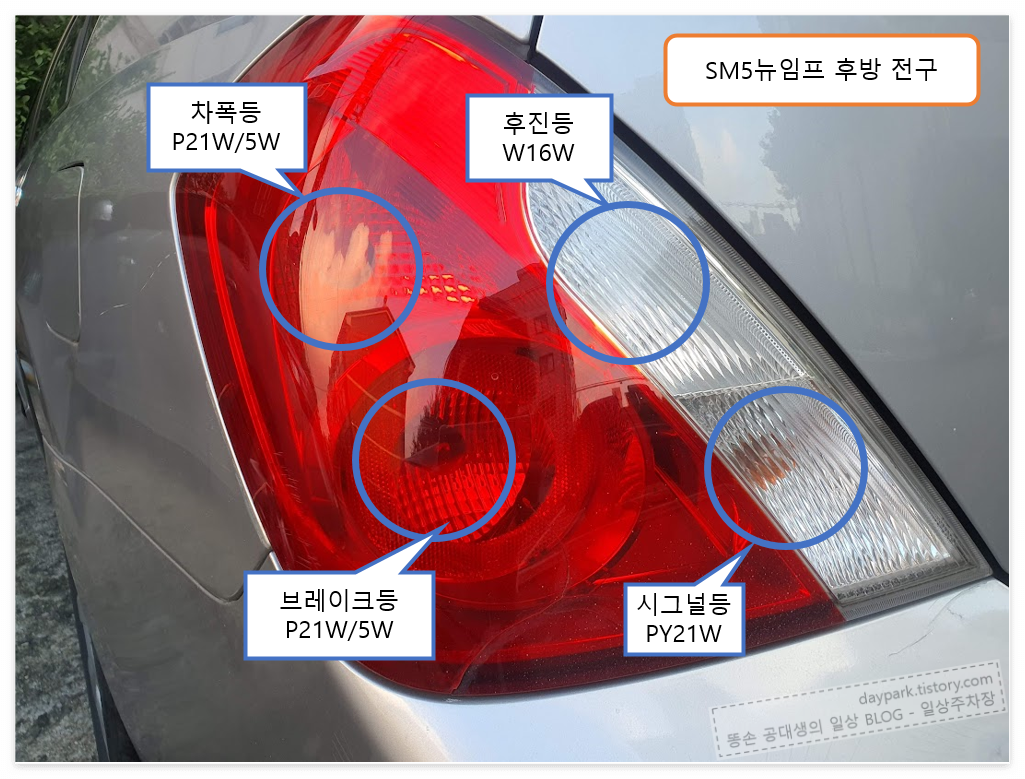

실제 차에 대입해보면 이렇습니다.
테일램프 탈거 후 전구 규격 확인

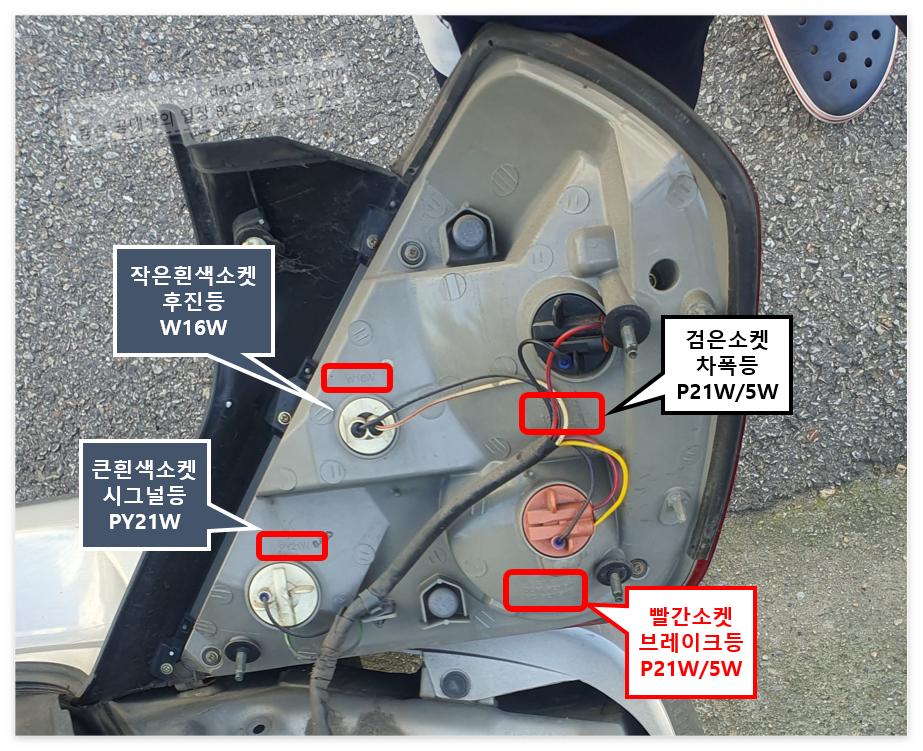

설명서를 보지 않더라도, 테일램프를 탈거하면 소켓 옆에 전구 규격이 씌여 있습니다.
전구 구입방법 및 가격
전구의 가격은 필자가 아는 선에서 설명드립니다. 전구를 하나씩 구입할 경우의 최저가는 백색은 700 원, 황색은 1400원 정도 합니다. 10개씩 박스로 구입할 경우의 최저가는 백색은 4000원 황색은 8000원 정도 합니다. 그런데 택배비가 3000원입니다. 택배비가 아깝다보니 전구를 박스째로 사게 되고, 깨지기 쉬운 물건이라 보관이 불편합니다.
전구를 검색해보면 전구 하나에 4000원인 경우도 있고 660원인 경우도 있습니다. 어떤 쇼핑몰에선 'SM5뉴임프용'이라고 표시해놓아 안심되는 대신 가격이 비싸기도 합니다. 일단 제가 구매했던 사이트를 아래에 소개합니다.
아래 사이트 링크는 광고가 아니고, 가장 저렴하거나 가장 좋은 곳도 아닙니다.
http://gmkt.kr/gKoWVH
G마켓-12v 칼라 미등시그널전구/t10/번데기...
450원
item.gmarket.co.kr
https://www.11st.co.kr/products/1730906518?&trTypeCd=PW24&trCtgrNo=585021
[11번가] 프리 미엄 차량용 전구/미등/시그널램프/깜빡이/실내등/자동차전구
자동차용품>램프>시그널램프/방향지시등, 가격 : 500원
www.11st.co.kr
http://www.smautomall.com/m/product.html?branduid=2658173&xcode=008&mcode=008&qnapage=1
SMautomall - 뉴SM5(임프레션) 테일램프 전구
상품가 0원 배 송비 (조건) 지역별
www.smautomall.com
전구 구입 전에 체크할 것
쌍으로 구입한다.
한쪽(운전석쪽) 전구가 수명을 다하면, 반대쪽(조수석쪽) 전구도 곧 수명을 다합니다. 번거로운 전구 교체를 두번 하느니 한꺼번에 교체하는게 편합니다.
공임비를 내야 할 경우, 한꺼번에 교체한다.
많은 블로그에서, 후미등을 교체할 때 모든 전구를 한꺼번에 교체하는 것이 이득이라고 합니다. 공업 사에 가서 공임비를 주면서 전구를 교체한다면 맞는 말입니다.
이 포스팅을 보고 교체방법을 익히고 나시면, 필요할 때 언제든지 전구를 교체하실 수 있습니다. 전구값만 지불하면 교체할 수 있는데, 굳이 모든 전구를 한꺼번에 교체해야 할지는 의문입니다. 그렇더라도 한쪽의 전구를 교체할 시 반대쪽의 전구도 쌍으로 교체해야 하는 것은 맞습니다.
전구 소켓이 살아있는가 확인한다.

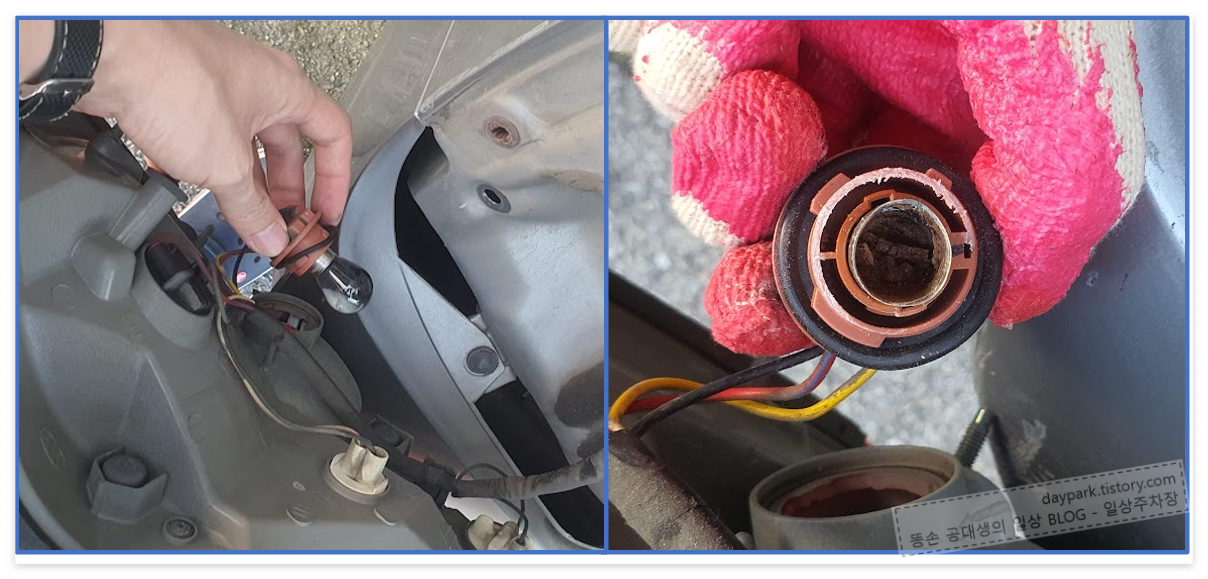

전구를 교체하기 위해 소켓을 꺼내 보면, 전구가 소켓에 눌러붙어 있는 경우가 있습니다.
이 경우, 전구와 소켓을 조심스럽게 분리하거나 소켓을 교체해야 합니다. 전구하나 교체하려고 시작했는데 관련 부품까지 통째로 교체하는 일이 발생하면 난감합니다. 그래서 전구를 주문하기 전에 전구 소켓을 먼저 확인해야 합니 다.
만일 전구가 소켓에 눌러붙어있는데 딱히 방법이 생각나지 않는다면, 더이상 시도하지 말고 공업사에 가시기 바랍니다. 전기를 만져본 경험이 없으신 분은 작업하지 않는게 좋습니다.
소켓을 통째로 교체해야 한다면 아래 부품을 교체하게 됩니다.
http://www.smautomall.com/m/product.html?branduid=2286&xcode=&mcode=&scode=&GfDT=bWl3WA%3D%3D
SMautomall - 뉴SM5(임프레션) 테일램프 소켓(뒤배선)
상품가 11,770 원 배송비 (조건) 지역별
www.smautomall.com
고장난 소켓만 교체해야 한다면 아래 부품을 교체하게 됩니다.
http://item.gmarket.co.kr/Item?goodscode=124969404
G마켓-시그널전구 소켓/싱글/더블/깜박이/브레이...
1,090원
item.gmarket.co.kr
SM5뉴임프 테일램프 탈거 방법
전구를 구입하기 전에, 소켓이 무사한지 확인해야 합니다. SM5뉴임프의 테일램프 탈거 방법을 설명드 립니다.
ㅇ SM5뉴임프의 테일램프 탈거 준비물
- 일자드라이버 (클립 분해)
- 장갑
- 스패너
- 롱노즈 펜치 (소켓에 눌러붙은 전구 해체)
- 범퍼를 보호할 천 (테일램프가 덜렁거리면서 범퍼를 긁습니다)
트렁크 클립 제거

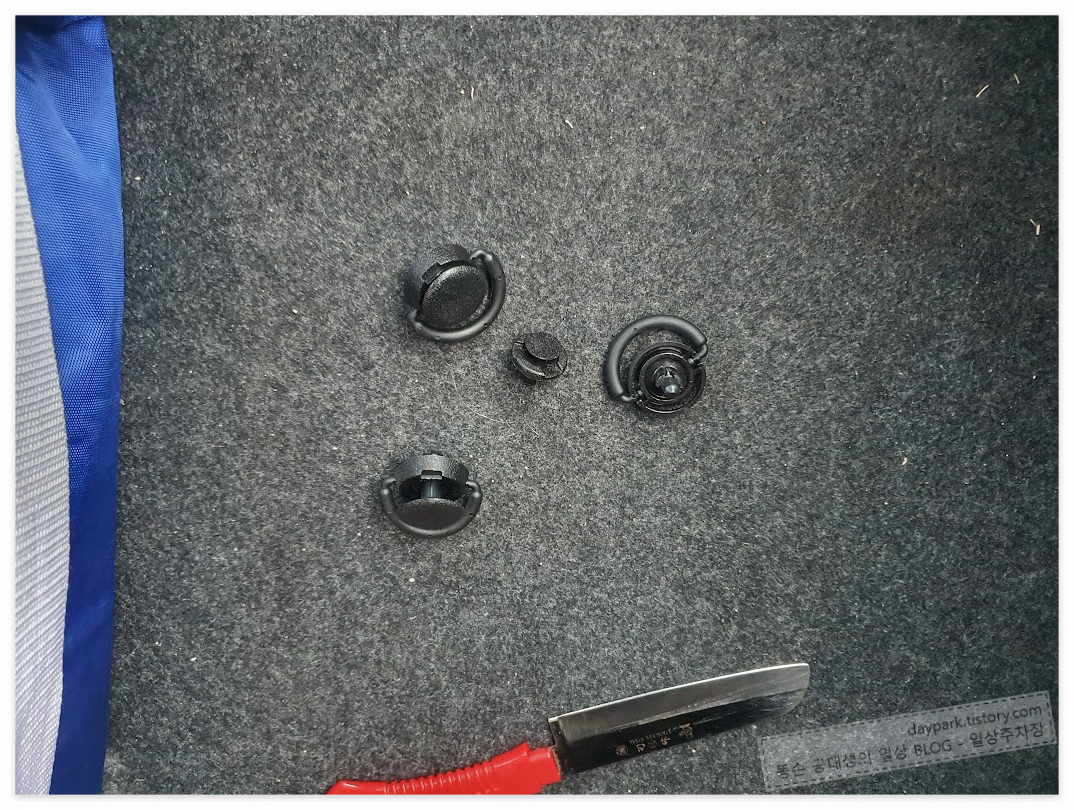

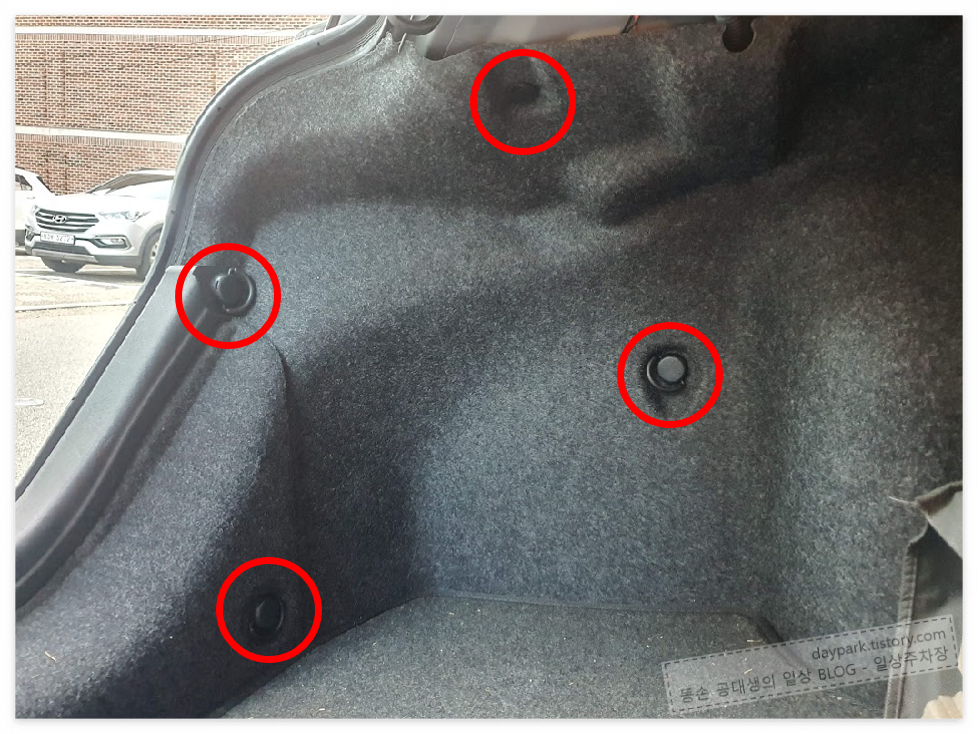

트렁크를 열고, 부직포를 고정하는 클립을 벗겨냅니다.
잃어버리면 곤란하므로 잘 보관합니다.
너트 및 고정클립 분리

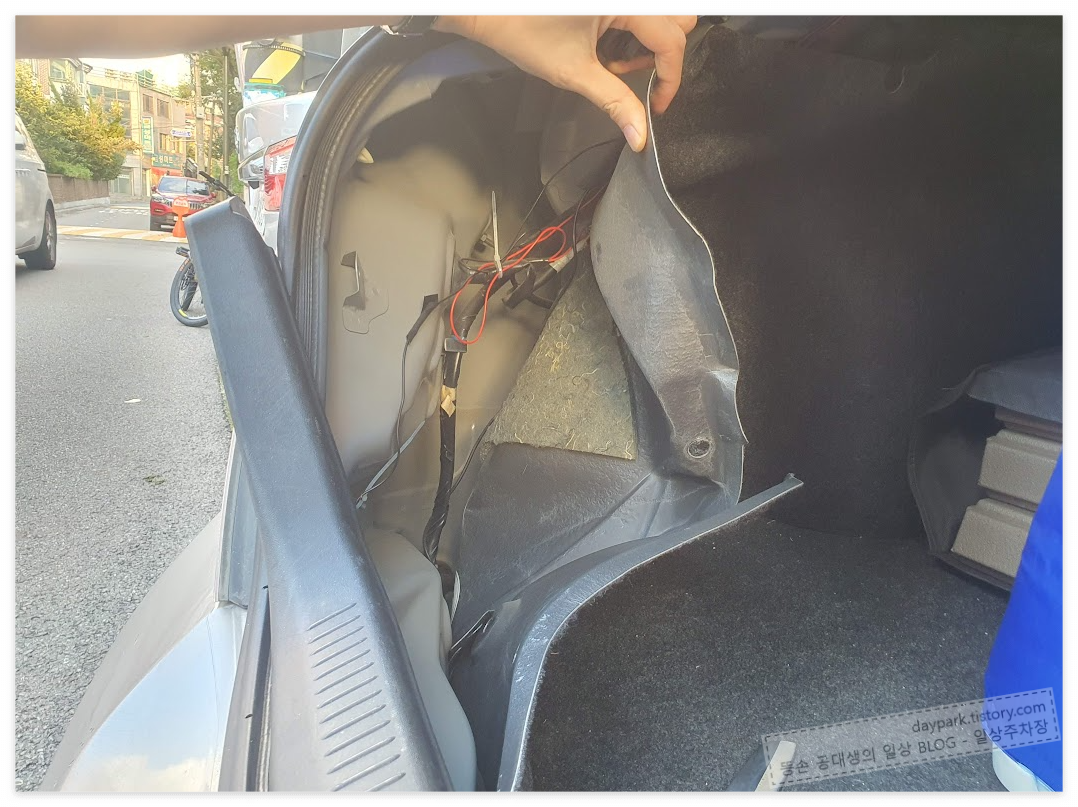

아래와 같이 부직포를 드러냅니다. 후방카메라를 설치했던 흔적이 있어서 전선이 지저분해 보입니다.

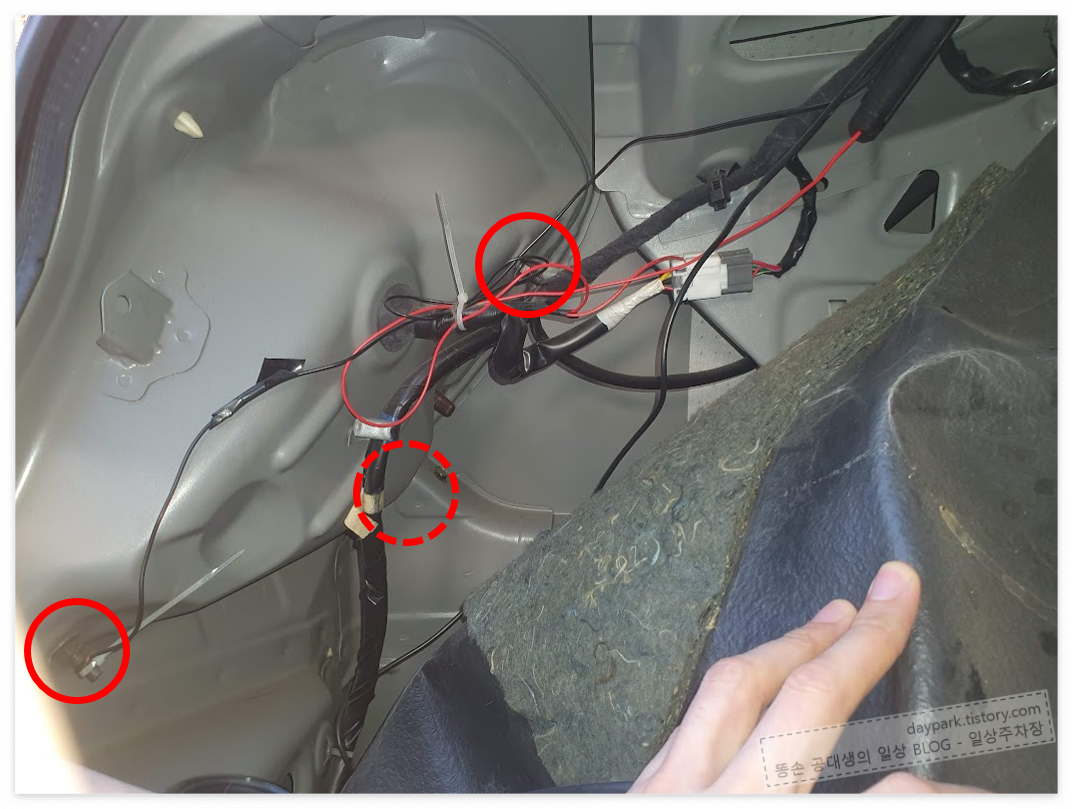

스패너로 세군데의 너트를 풀어줍니다. 너트 또한 잃어버리지 않도록 잘 보관합니다.

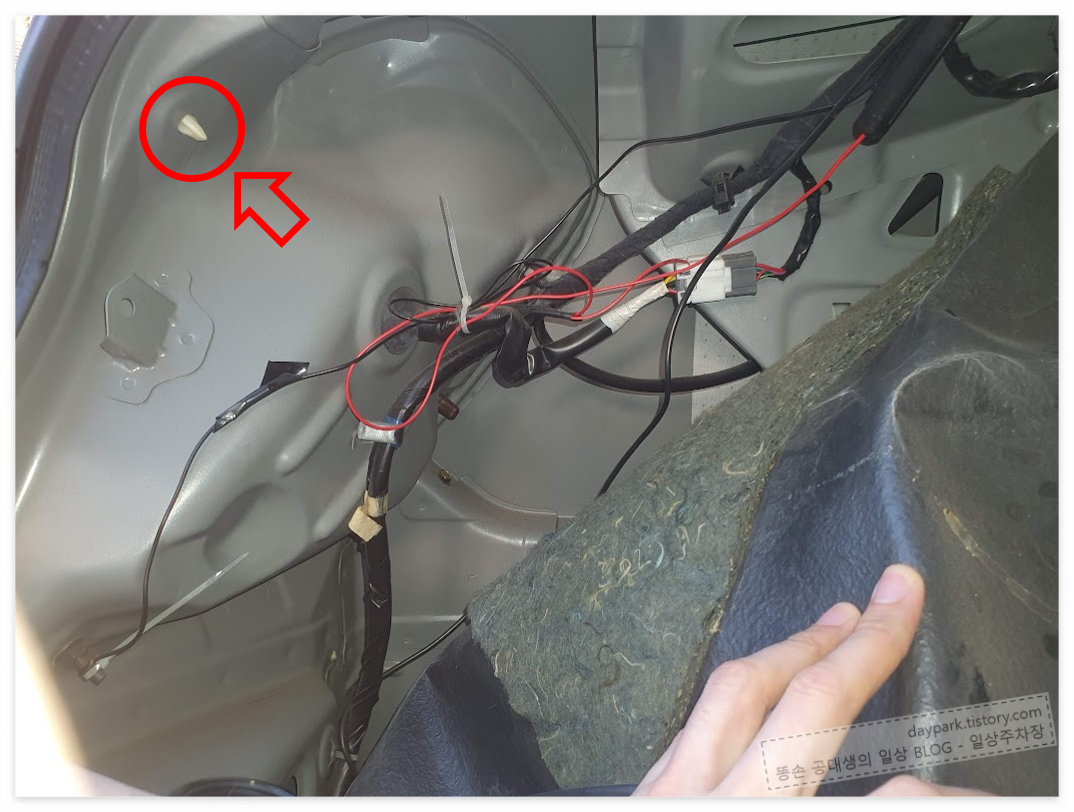

테일램프를 고정하는 클립 하나를 찝어서 뒤로 밀어냅니다.
테일램프 탈거

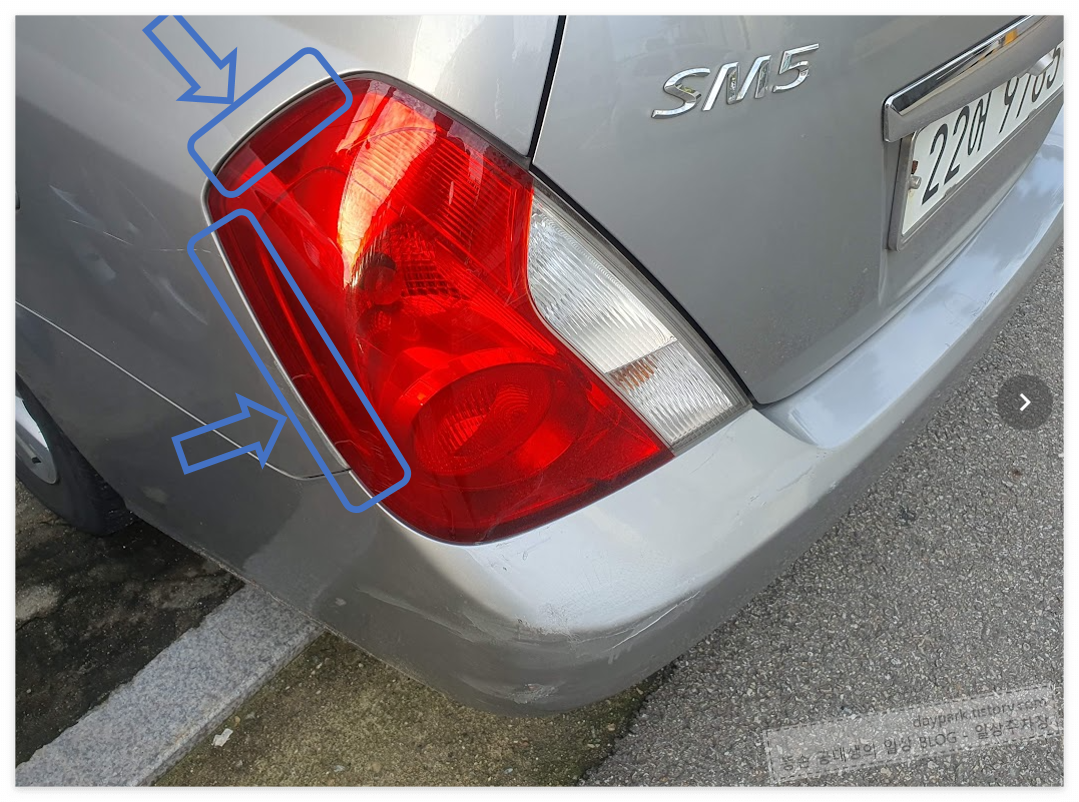

표시된 부분을 잡고 뽑는 느낌으로 당기면, 테일램프가 빠집니다. 잘 안빠지면 트렁크 안쪽의 볼트도 동시에 밀면서 빼시면 됩니다.

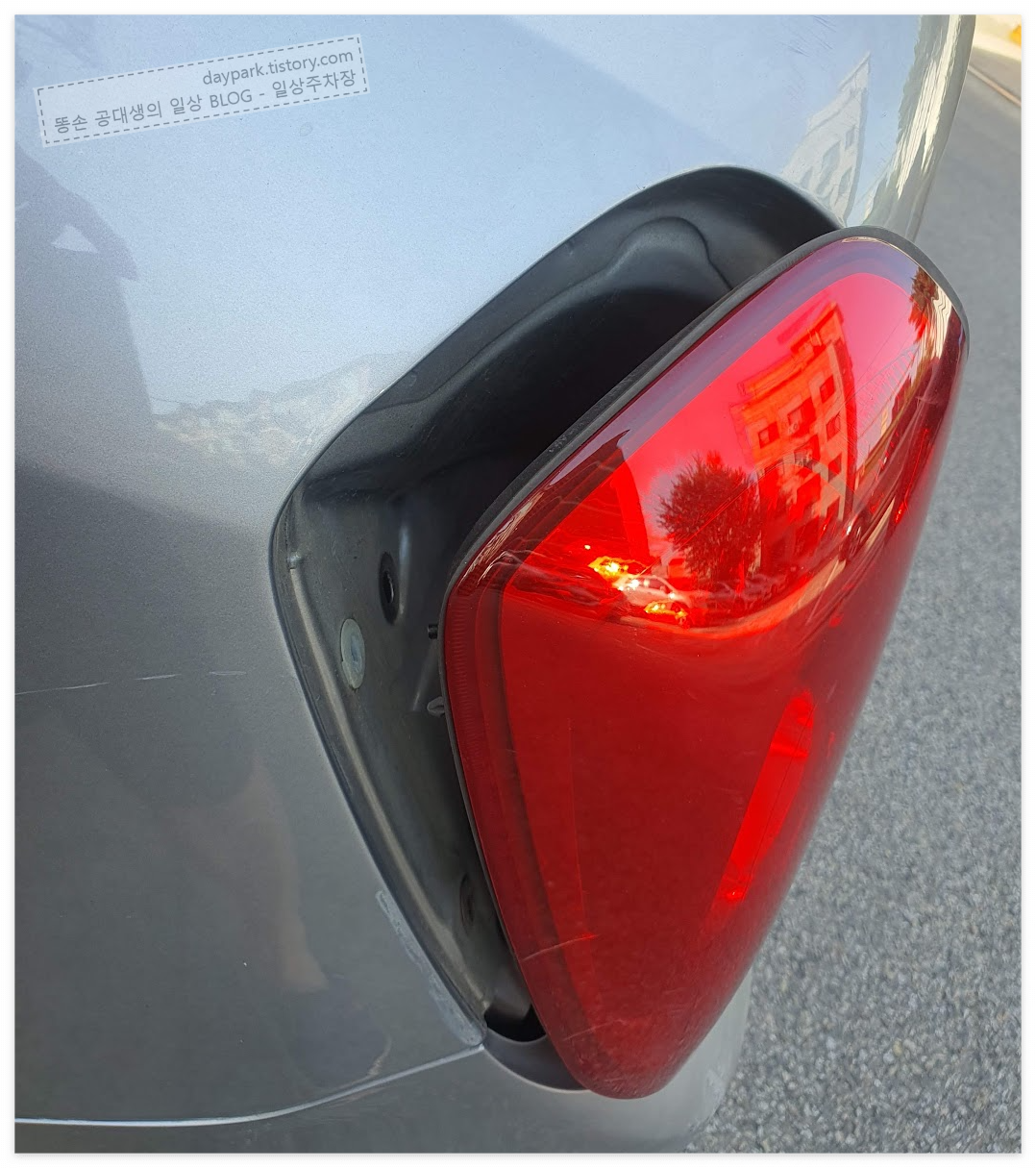

이렇게 빠집니다.

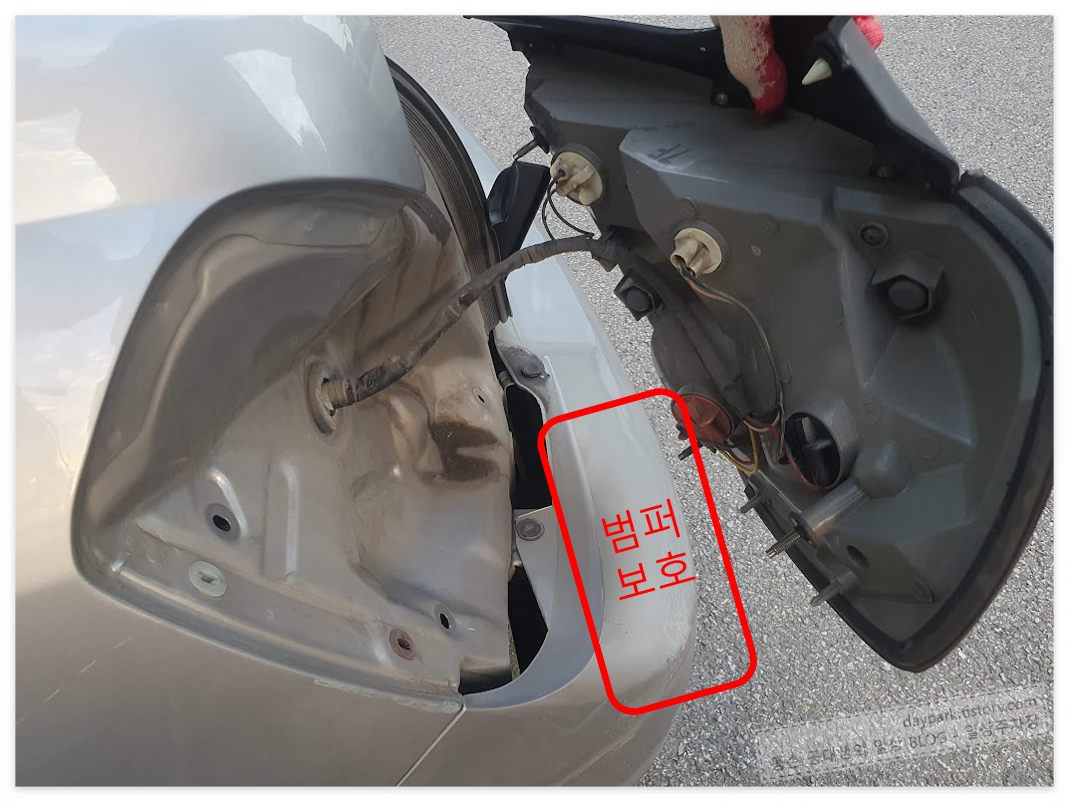

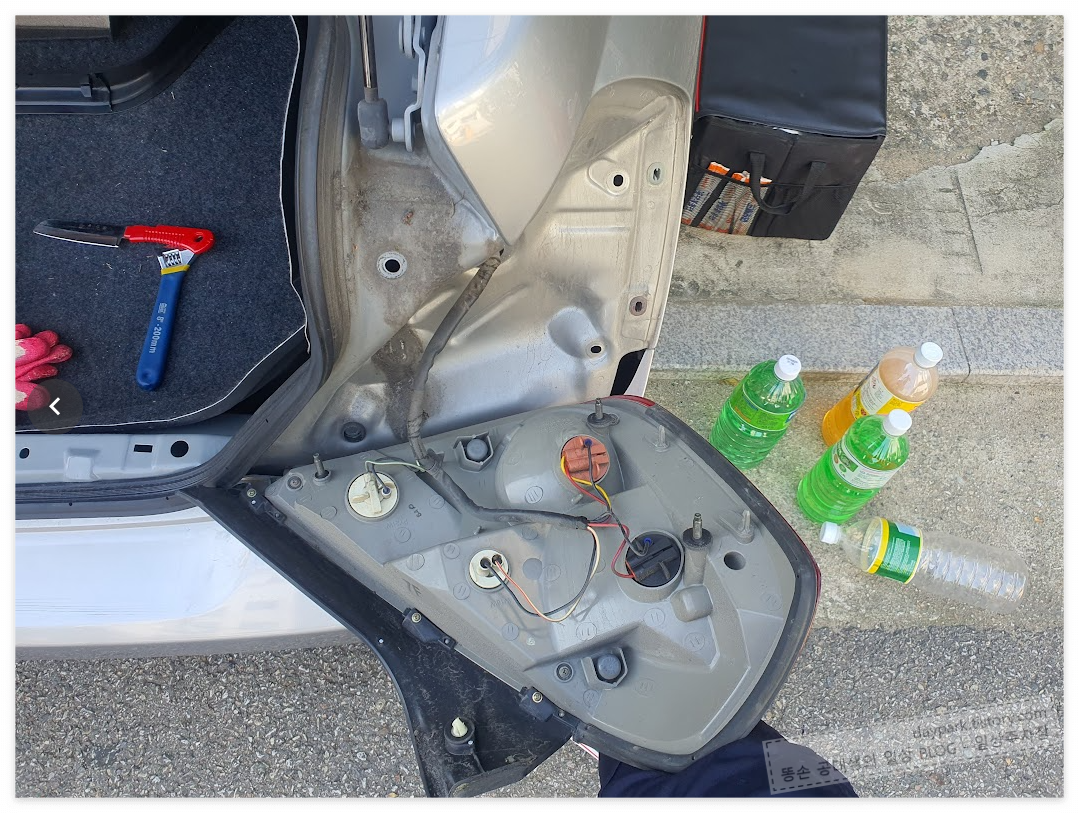

테일램프를 탈거했습니다. 작업하는 동안 범퍼가 긁히기 때문에, 사진에 표시된 부위에 수건이나 걸래를 놓아야 합니다. 필자는 이 부분을 간과해서 범퍼에 상처가 났습니다.
테일램프 탈거에 성공하셨으면 작업의 80%는 성공하신 겁니다. 축하드립니다.
SM5뉴임프 테일램프 소켓 점검
전구 소켓을 분리하여 상태 확인

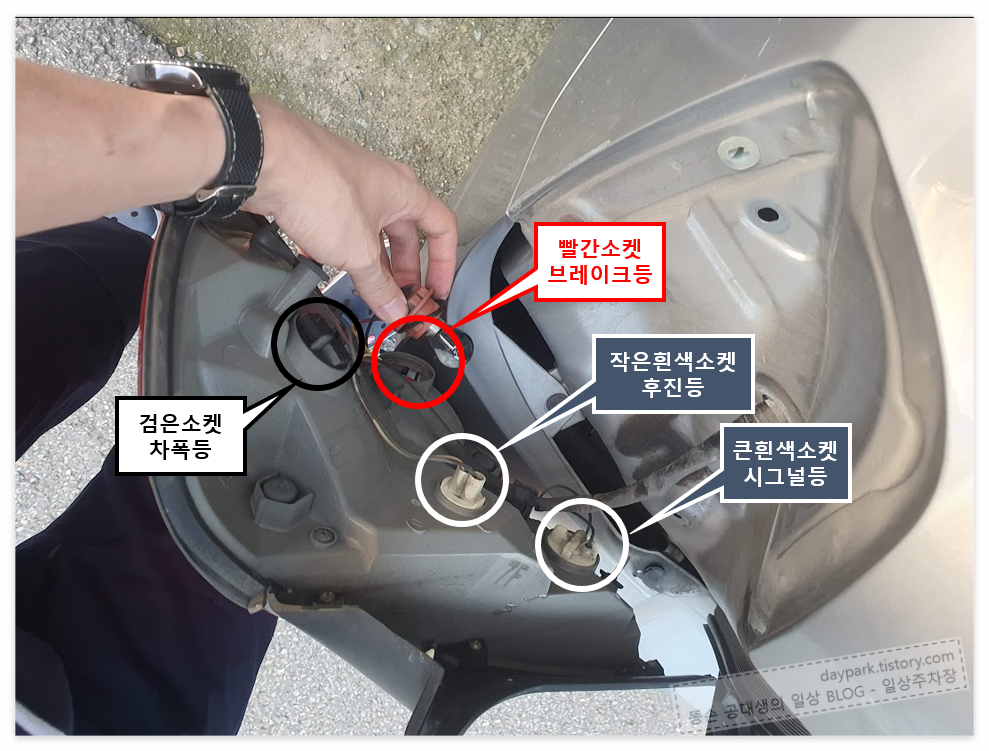

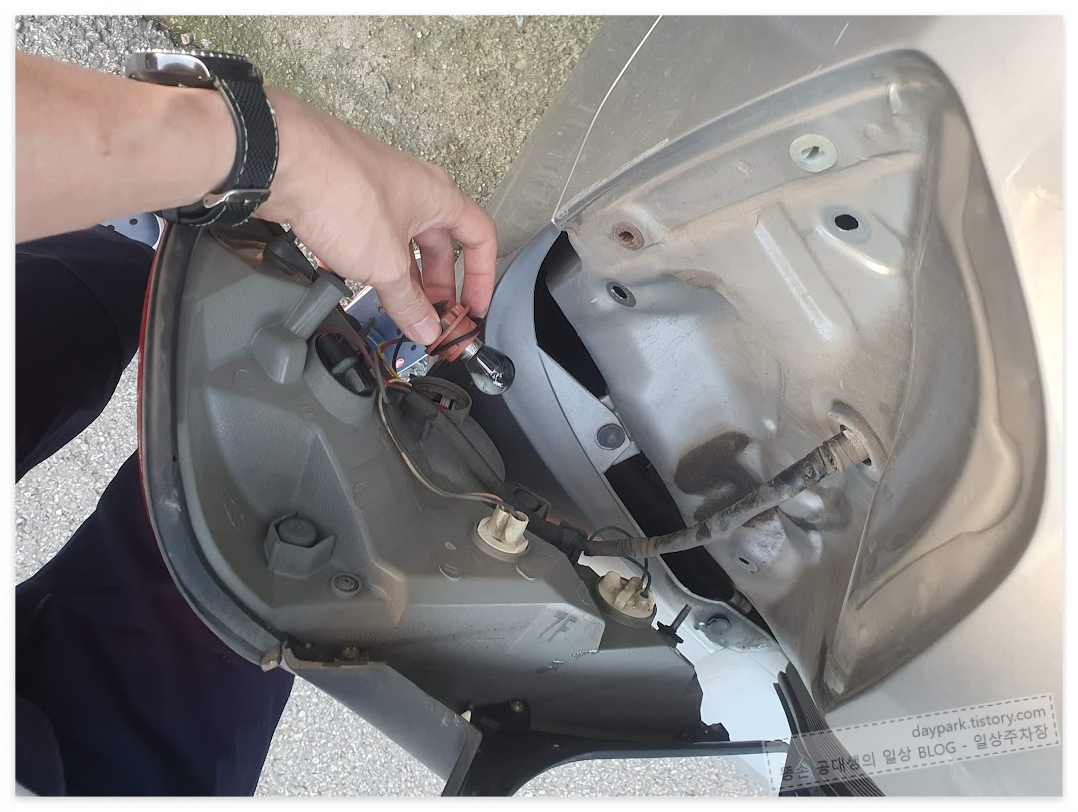

이제 아래 그림을 보고, 고장난 램프의 전구를 꺼내 봅니다.
소켓은 가볍게 손으로 돌리면 뽑아집니다.
전구 소켓 살리는 방법

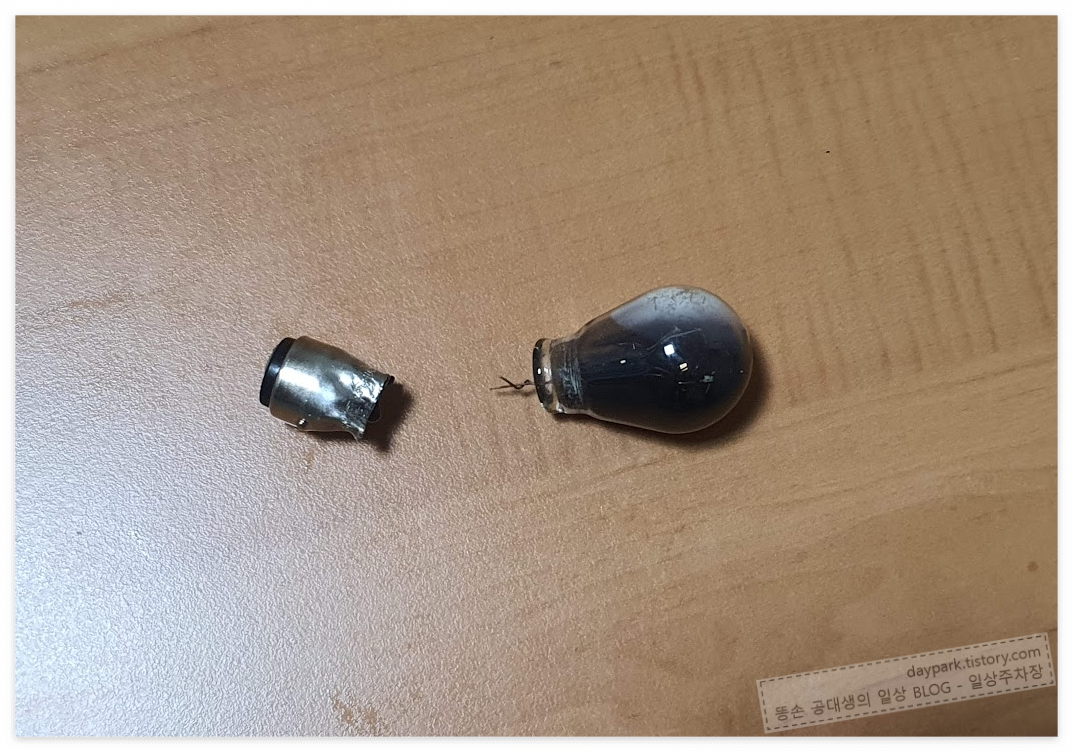

ㅇ 전구가 소켓에 눌러붙어 있는 경우 조치 순서
- 반드시 장갑을 착용합니다.
- 전구의 유리부분만 손으로 잡고, 필라멘트가 끊어질 때까지 시계방향으로 계속 돌립니다.
- 유리부분을 분리했으면, 금속 꼭지 부분을 롱노즈펜치로 적당히 우그려뜨려가면서 회전시켜 뽑아냅니다.

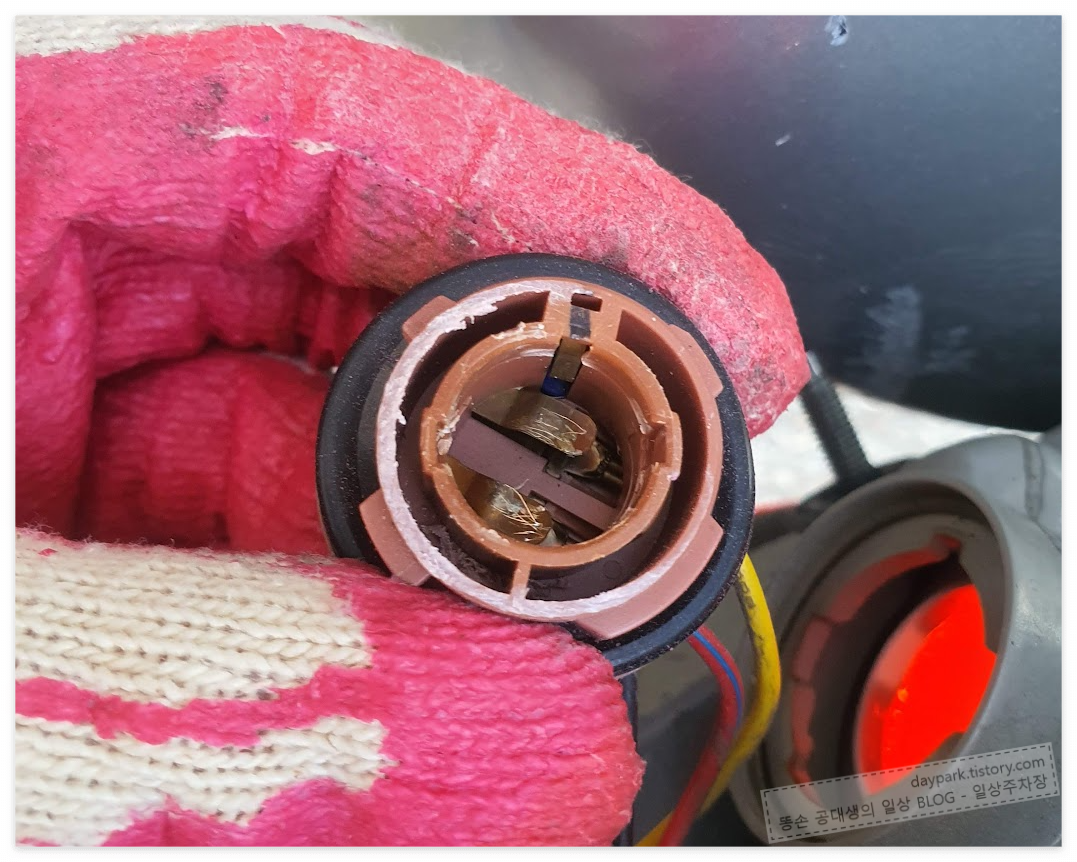

소켓을 살렸습니다. 살리는데 실패했다면, 소켓을 별도로 구입하여 교체하시거나 공업사로 가세요.
전구 구입에 필요한 정보는 다 확인했습니다. 전구를 구입하세요.
SM5뉴임프 테일램프 전구 교체
전규 교체에 있어서 제일 중요한 '테일램프 탈거'방법은 이미 설명했습니다. 여기까지 작업하셨으면 전구 교체는 매우 쉽습니다. 전구 교체 과정에서 추가로 필용한 정보만 설명하겠습니다.
소켓의 유의사항

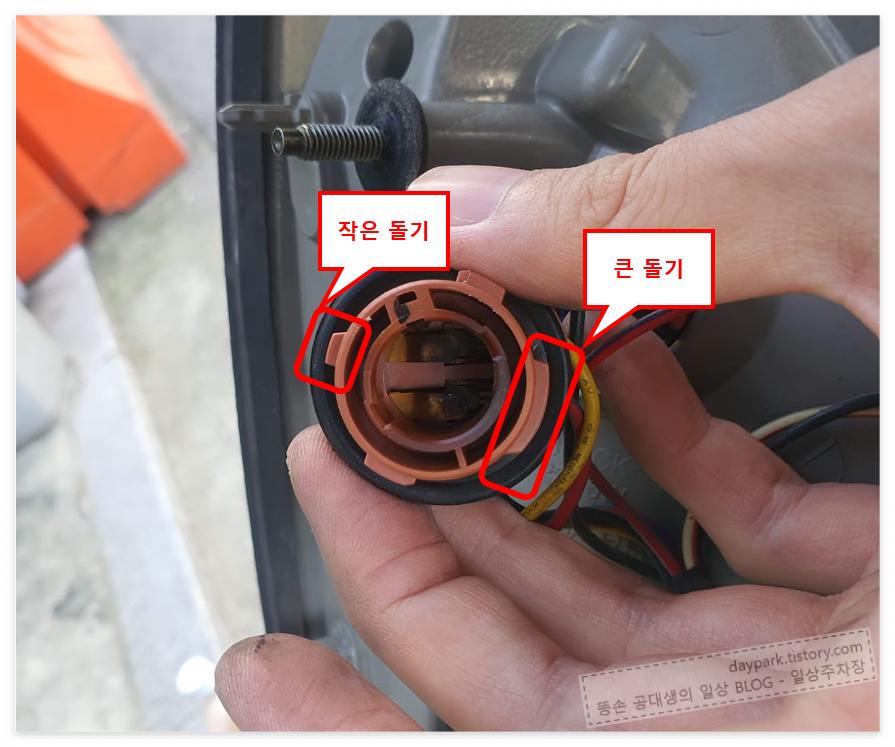

소켓이 방향이 있습니다. 돌기의 방향에 유의하여 탈착합니다.
전구의 유의사항

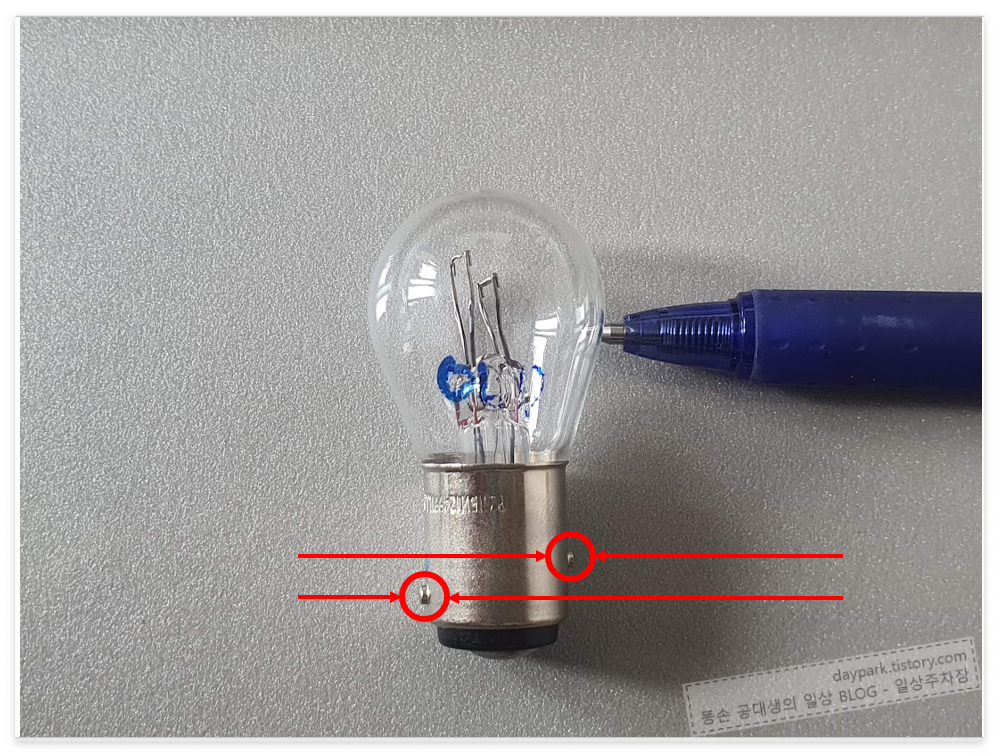

전구도 좌우가 있습니다. 잘끼워지지 않으면 좌우를 바꾸어 끼워봅니다.
작업 완료

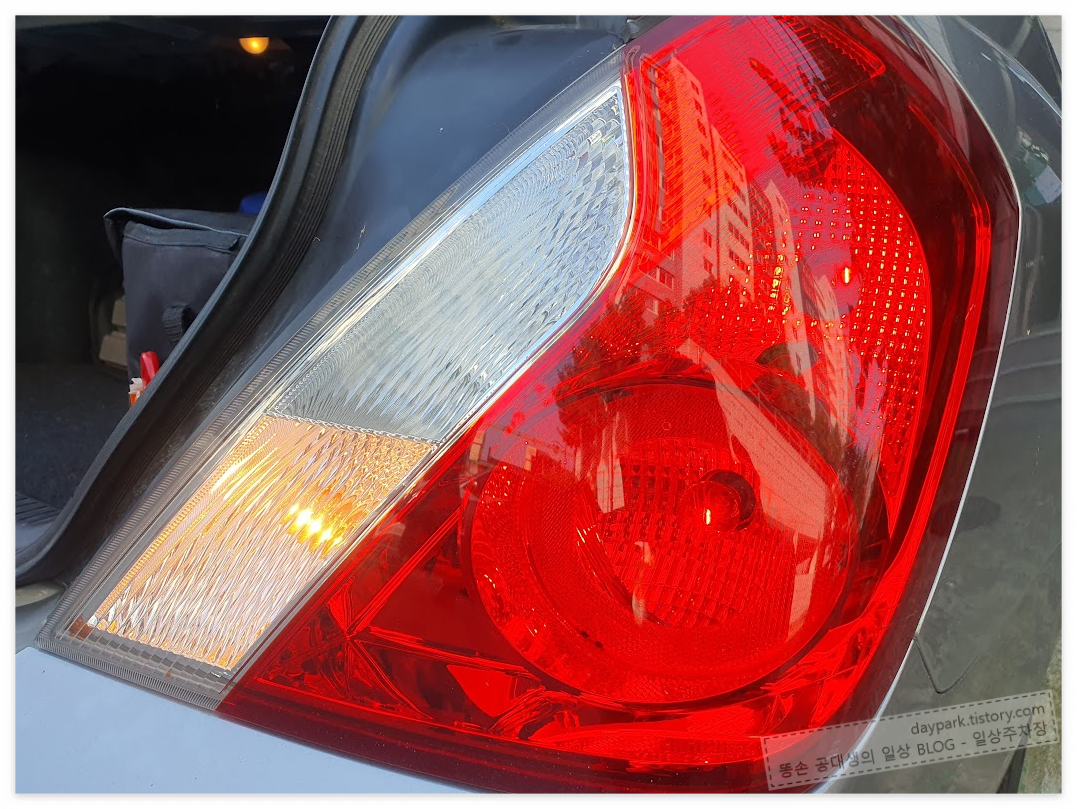

열심히 작업하여 잘 마무리되었습니다.
정상작동 확인하였습니다.
마치며
번거로운 작업을 모두 잘 마치셨습니다. 공임비와 재미를 모두 잡으셨습니다!!!
전조등 교체하는 포스팅도 있으니 참고하세요.
https://daypark.tistory.com/298
SM5 뉴임프 전조등 셀프 교체 및 전구 구입 방법
(포스팅 2022.12.10) - 목차 차량 전조등 셀프 교체를 해도 되는가 SM5 뉴임프 전조등 구매 SM5 뉴임프 전조등-하향등 조수석 방향 교체 SM5 뉴임프 전조등-하향등 운전석 방향 교체 SM5 뉴임프 전조등-
daypark.tistory.com
포스팅은 여기까지입니다. 모두 안전운전 하시기 바랍니다.
언제나 감사드립니다.
